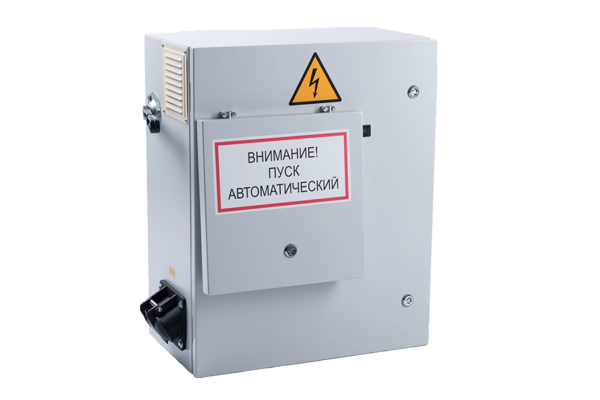

Станция управления СУ-ВШН предназначена для управления, защиты и контроля параметров винтовых штанговых насосов, оснащённых трёхфазными асинхронными двигателями переменного тока, мощностью до 37 кВт. Осуществляет интеллектуальное управление режимом работы добывающих скважин с помощью преобразователя частоты тока электродвигателя и имеет интерфейсы для подключения поточного влагомера скважиной продукции и глубинного исследовательского комплекса (ГИК), на основании данных от которых, с помощью встроенных алгоритмов, позволяет подбирать оптимальный режим работы скважины с наименьшей обводнённостью. СУ имеет встроенный GSM –модем для передачи информации в различные АСУ ТП и приёма сигналов дистанционного управления. |
Станция управления ЧРЭП обеспечивает:
Ручной и автоматический режимы работы. Выбор режима осуществляется с помощью переключателя расположенного на внешней панели.
В ручном режиме работы управление двигателем возможно только кнопками «Пуск» / «Стоп» на панели управления силового модуля и ручное задание частоты. В автоматическом режиме работы запуск/останов двигателя осуществляет контроллер модуля управления СУ, в зависимости от выбранного при настройке режима работы. Функциональные возможности ЧРЭП описаны в руководстве по эксплуатации к нему.
В ручном режиме работы СУ имеет возможность питать электрический двигатель через байпас-линию и контролировать ток нагрузки по амперметру, при этом режиме ЧРЭП обесточивается отключением автоматического выключателя QF1.
Контроллер телеметрии обеспечивает контроль и передачу различных технологических и электрических параметров как наземного оборудования, так и глубинного при наличии соответствующих датчиков в систему АСУ ТП по каналу GSM, а так же приём управляющих сигналов. Технические характеристики, описание работы, подготовка к работе, программирование, техническое обслуживание, текущий ремонт контроллера описаны в «Руководстве по эксплуатации «А2И-ТК».
Самозапуск при исчезновении питающего напряжения;
Увеличение или уменьшение числа качаний в минуту станка–качалки путём изменения оборотов электродвигателя за счёт изменения выходной частоты ПЧ;
Реверсивное управление электродвигателем;
Защиту от перегрузок, коротких замыканий, неполнофазного режима, скачков напряжения в питающей сети и т.д. (полный перечень функций частотного преобразователя описан в руководстве по эксплуатации ЧРЭП);
Автоматическое поддержание температуры в шкафу, необходимой для надёжной работы преобразователя частоты согласно руководства по эксплуатации ПЧ.
Подключение внешнего трёхфазного потребителя с током потребления не более 63А через герметичный силовой разъём ШЩ 4х60 А.
Отличительный особенности станции управления
Станция управления имеет возможность управления электродвигателем как в векторном (Векторное управление является методом управления синхронными и асинхронными двигателями, не только формирующим гармонические токи (напряжения) фаз (скалярное управление), но и обеспечивающим управление магнитным потоком ротора) так и в скалярном режиме. При этом в векторном режиме реализован режим работы исключающий остановку электродвигателя по причине возникновения генераторного режима при не сбалансированной нагрузке без применения тормозного резистора.
